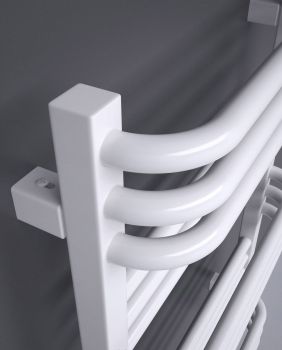

Полотенцесушитель электрический Terma Pola белый матовый, RAL9016

ИНСТРУКЦИЯ

по монтажу и сборке нагревательного элемента с полотенцесушителем

MEG1

KTX и Terma split

1. Учитывая месторасположение полотенцесушителя по отношению к источнику электропитания (розетке), определить, в какую из ветвей прибора устанавливаем электронагреватель.
2. Опрокинуть полотенцесушитель вертикально так, чтобы место установки нагревателя оказалось вверху, поскольку полость прибора заполнена жидким теплоносителем.
3. Снять заглушку с выбранной ранее ветви (левой или правой) и ввернуть в нее ТЭН, прилагаемый к полотенцесушителю. Вворачивать ТЭН следует, держась на металлическую головку, а не за пластмассовый корпус. Вторую заглушку на противоположной ветви полотенцесушителя оставить ввинченной.
4. Вернуть полотенцесушитель в исходное положение нагревателем вниз и приступить к монтажу.
5. Подключить полотенцесушитель к сети электропитания. Возможна установка скрытого подключения с помощью маскировочного элемента.

1. Вставьте нагревательный элемент в отверстие в нижней части коллектора.
2. Вкрутите головку с помощью плоского гаечного ключа (размер 24).
3. Последний оборот ключа, сделайте так, что бы его соединительный паз был обращен напрямик или в бок.
4. Наклоните радиатор так, чтобы отверстие, служащее для наполнения находилось в самом высоком месте. Радиатор нельзя ставить на панель управления или на контакты нагревательного элемента!!!
5. Наполните радиатор теплоносителем.
6. Убедитесь в том, что электронагреватель герметически прикручен.
7. Подсоедините блок управления - совместите паз на головке с подключением в блоке управления.
8. Обкрутите корпус блока управления так, чтобы обеспечить удобный доступ
9. Вкрутите крепёжный винт в задней части панели.
10. Подключите устройство к электросети. Устройство готово к использованию.
